显示

尺寸

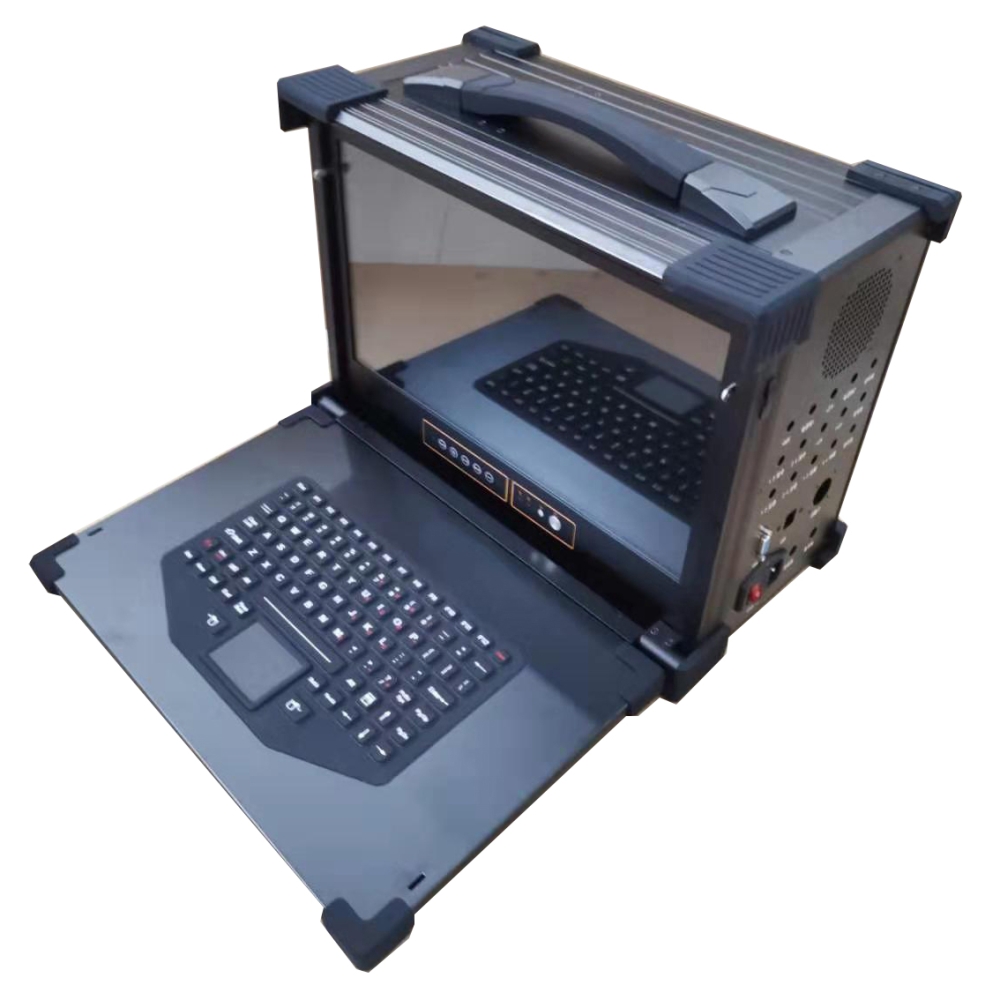

17.3 "工业液晶屏 16：93 Display

分辨率

1920(RGB)×1080, FHD, 127PPI

面板亮度

300 cd/m² (Typ.)

显示颜色

16.7M , 72% NTSC

触摸

触摸屏

支持17.3寸工业级电阻、工业级多点电容触摸屏选配

背板

背板类型

标准3U 10槽CPCI背板

扩展

扩展插槽

支持1个3U CPCI主控板，8个3U CPCI扩展插槽

主控

主控方案

3U CompactPCI® PlusIO主控

处理器

采用Intel® 酷睿4代Intel® Core™ i7-4700EQ 四核2.4G处理器

内存

板载4GB DDR3L 内存颗粒支持1路DDR3-1600MHz SDRAM内存插槽扩展

存储

6路SATA3.0接口，3个位于主板以及接口扩展板上，其余3路通过后IO引出

显示

Intel HD Graphics 4600集成显卡提供的1路DVI-D显示接口,VGA接口可通过后I/O引出

I/O接口

4路RS232其中1路于前面板以RJ45接口引出，一路以排针形式引出，

支持RS-232/RS-422/RS-485 三种工作模式，其余两路通过后IO引出。

4路10/100/1000Base-TX，3个Intel82574L，1个I218-V（CPCI76C1D：前面板有两个以太网接口,其余两路通过后IO引出）

8个 USB2.0  前面板2个USB2.0接口， 6个USB2.0是通过后IO引出

3个 USB3.0  前面板有1个USB3.0接口，其余2个是通过后IO引出

面板接口

系统按键

POWER*1；RST*1；PWLED*1；HDDLED*1

显示接口

支持VGA、DVI-D等多种显示接口

USB

USB 2.0*2机箱扩展

显示控制

显示控制及音频输出控制面板

环境

温度

工作温度：0-60℃；存储温度：-30℃-70℃

湿度

0%-95% @（40℃非凝结）

尺寸/重量

尺寸/重量

尺寸：440*333*221（mm)不含包角；重量：16.8KG

可靠性相关

振动

10g，11ms，半正弦

冲击

0.4Grms(10~500Hz)

可靠性

可靠性：MTBF≥50000h; MTTR≤0.5h
